Как предсказать взаимное влияние антенн на крупных платформах до сборки
Фото: IEEE Spectrum
Краткий ответ
Новый метод моделирования позволяет предсказывать взаимное влияние антенн на крупных платформах до сборки оборудования, решая проблему высоких затрат на испытания и низкой точности расчетов.
Современные летательные аппараты, корабли и транспортные средства оснащаются множеством радиосистем, работающих в ограниченном пространстве. Это создает риск взаимных помех между антеннами, которые необходимо учитывать еще на этапе проектирования. Традиционный подход с физическими испытаниями требует значительных затрат времени и ресурсов, а моделирование сталкивается с двумя ключевыми проблемами: огромными электрическими размерами платформ и крайне низкими уровнями сигналов, которые необходимо фиксировать.

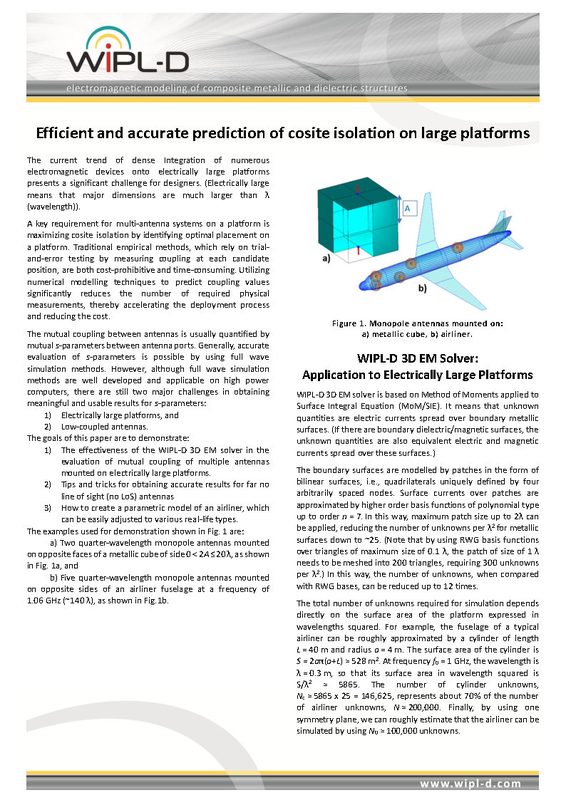

В новом техническом отчете, подготовленном при поддержке компании WIPL-D, предложено решение на основе полноволнового анализа с использованием метода моментов и поверхностных интегральных уравнений. Для снижения вычислительной сложности применяются высшие базисные функции, что позволяет сократить количество неизвестных в модели без потери точности. Метод обеспечивает расчет параметров связи антенн с погрешностью, не превышающей допустимые значения даже при уровнях сигнала до -100 дБ.
В рамках исследования рассмотрены два практических примера. Первый — металлический куб с двумя четвертьволновыми монополями, второй — реалистичная модель авиалайнера с пятью антеннами на частоте 1,06 ГГц, где длина фюзеляжа составляет около 140 длин волн. Авторы сравнивают три подхода к моделированию, оценивая их точность и вычислительные затраты. Геометрия всех моделей подробно описана, что позволяет независимо проверить полученные результаты.
Частые вопросы
- Почему сложно моделировать связь антенн на крупных платформах?
- Проблема заключается в огромных электрических размерах платформ (сотни длин волн) и крайне низких уровнях сигналов, требующих высокой точности расчетов. Традиционные методы либо слишком затратны, либо не обеспечивают необходимой точности.
- Какие методы используются для решения этой задачи?
- В отчете предложен полноволновой анализ на основе метода моментов с применением высших базисных функций. Это позволяет сократить количество неизвестных в модели и повысить точность расчетов даже при слабых сигналах.
- Какие примеры рассмотрены в исследовании?
- В работе приведены примеры металлического куба с двумя антеннами и модели авиалайнера с пятью антеннами на частоте 1,06 ГГц. Геометрия моделей подробно описана для независимой проверки результатов.
